Testovací platforma HDK

Tester, do kterého je vidět

Běžný tester je černá skříňka se zeleným a červeným světlem. Ten náš si otevřete v prohlížeči, sledujete ho při práci, zastavíte ho, porovnáte s ostatními a jeho testy si přečtete.

Co všechno je vidět?

1Přístupnost
2Pozorovatelnost
3Ladění
4Statistiky a porovnání
5Vazby na schéma
6Testovací jazyk a API

Začít →

01 — Přístupnost

Stačí prohlížeč

Rozhraní testeru je webová stránka. Bez instalace a bez licence na každý počítač.

U testeruOperátor vidí jen to, co potřebuje: výrobek, průběh a výsledek.
V kancelářiTechnik sleduje tentýž běh do posledního kroku a hodnoty.
Na cestěStav výroby v telefonu. Česky, anglicky nebo francouzsky.

Dál: co tester právě dělá →

HDK operátor 1042 CSENFR

Testuji

Kabel USB-RS485

S0004684

krok 4 ze 7Měření +5V

Zastavit

monitor testeru

tester-01.hdk/beh

TESTER-01Kabel USB-RS485 · S0004684Běží

Zapnout napájení 5 V
Čekat na VBUS ≥ 4,75 V4,98 V
Změřit 3V3OUT3,31 V
Změřit +5V…
Smyčka RS-485 A/B
Kontrola LED1 / LED2

notebook v kanceláři

HDKCSENFR

Dnešní směna

184 kusů

Výtěžnost

97,8 %

TESTER-01běží
TESTER-02běží
TESTER-03čeká
TESTER-05běží

telefon

stejný běh S0004684 — jiný pohled

02 — Pozorovatelnost

Vidíte, co tester právě dělá

Každý krok, každá naměřená hodnota a každá zpráva mezi testerem a přístroji jsou vidět ve chvíli, kdy vzniknou.

Všechny testery pohromaděKdo běží, kdo čeká na operátora a kde se hromadí chyby.
Živý běhKroky naskakují tak, jak je tester vykonává, včetně komunikace s přístroji.
Krok nevyhovělHned je vidět, který krok, jaká hodnota a jaký limit.

centrala.hdk/testery

HDKPřehled testerůLinka A a B · 5 testerůCSENFRtechnik

Testery online5 / 5

Běžící stanice4 ze 6

Výtěžnost směny97,8 %

Upozornění2

Tester	Výrobek	Stanice	Stav
TESTER-01	Kabel USB-RS485	1/1	Běží	Sledovat →
TESTER-02	Kabel USB-RS485	1/1	Běží	Sledovat →
TESTER-03	Řídicí deska A12	1/2	Čeká na operátora	Převzít →
TESTER-05	Zdroj P7	1/1	Běží	Sledovat →
TESTER-07	Kabel USB-RS485	1/1	Shluk chyb	Sledovat →

Tester

Výrobek

Stanice

Stav

TESTER-01

Kabel USB-RS485

1/1

Běží

Sledovat →

TESTER-02

Kabel USB-RS485

1/1

Běží

Sledovat →

TESTER-03

Řídicí deska A12

1/2

Čeká na operátora

Převzít →

TESTER-05

Zdroj P7

1/1

Běží

Sledovat →

TESTER-07

Kabel USB-RS485

1/1

Shluk chyb

Sledovat →

TESTER-07 · 3V3OUT pod limitem, 7 kusů za 12 minut

TESTER-03 · čeká na potvrzení operátora

tester-07.hdk/beh

HDKTESTER-07Kabel USB-RS485 · S0004685 Běží NEVYHOVĚL

Kroky

Zapnout napájení 5 Vdevice.power
Čekat na VBUS ≥ 4,75 Vflow.wait_until4,98 V
Změřit 3V3OUTmeasure.read3,18 V
Změřit +5Vmeasure.read
Smyčka RS-485 A/Brs485.loopback
Kontrola LED1 / LED2vision.check
Zapsat výsledekreport.push

Měření

3V3OUT

měřím...

3,18 V

3,203,40

pod dolním limitem o 0,02 V

Komunikace

TX PSU  OUTP ON
RX PSU  OK
TX DMM  MEAS:VOLT:DC?
RX DMM  +4.98E+00
TX DMM  MEAS:VOLT:DC?
RX DMM  +3.18E+00

Proč? Zastavit a podívat se →

03 — Ladění

Zastavte test a podívejte se dovnitř

Breakpoint, krokování a náhled do stavu testu – na skutečném testeru, klidně na dálku. Test se zastavuje jen mezi kroky, takže je to bezpečné.

Breakpoint na krokuKliknutím na řádek označíte, kde se má test zastavit.
Test stojíVidíte proměnné, nastavení přístroje i cestu signálu.
Krok po krokuJeden krok se vykoná a test znovu čeká. Je vidět i to, kam bude pokračovat.

Je to limit, nebo tester? →

tester-07.hdk/beh?ladeni

HDKTESTER-07Kabel USB-RS485 · S0004686 Připraveno Pozastaveno

▶ Spustit test Krok Pokračovat Spustit po… Zastavit 1 breakpoint · kliknutím na řádek kroku ho přepnete Ladění — zastaveno před krokem m3v3 Ladění — zastaveno před krokem rep

Kroky

Zapnout napájení 5 Vpwr
Čekat na VBUS ≥ 4,75 Vwvb4,98 V
Změřit 3V3OUTm3v33,18 V
Změřit +5Vm5v
Smyčka RS-485 A/Brs
Kontrola LED1 / LED2led
Zapsat výsledekrep

Náhled do testu se zobrazí, jakmile se test zastaví na breakpointu.

Proměnné

serial: S0004686
vbus: 4,98 V
m3v3: 3,18 V limit 3,20–3,40

Přístroj

DMM: DC napětí · rozsah 10 V

Cesta signálu

TP2relé RE1.3DMM HI

Tester naměřil to, co na bodu opravdu je. V programu testu chyba není.

04 — Statistiky a porovnání

Limit, nebo tester?

Každé měření má historii. Porovnání testerů ukáže, jestli je chyba ve výrobku, v limitu, nebo v testeru.

Historie měřeníPosledních 50 kusů: sedm z nich nevyhovělo.
Rozlišit podle testeruVšechny chyby jsou z jednoho testeru.
Závěr z datVýrobek i limit jsou v pořádku. Tester potřebuje kalibraci.

centrala.hdk/mereni/3V3OUT

HDKMěření 3V3OUTKabel USB-RS485 · posledních 50 kusů Rozlišit podle testeru

Průměr3,276 V

Směrodatná odchylka0,054 V

Nevyhovělo7 z 50

Cpk0,46

Zatím jedna řada: všechny kusy dohromady.

Podle testeru

Tester	Kusů	Průměr	Chyb
TESTER-01	18	3,31 V	0
TESTER-02	17	3,30 V	0
TESTER-07	15	3,20 V	7

Závěr

Všech 7 chyb pochází z TESTER-07. Měří o 0,1 V níž než ostatní.

Bez TESTER-07 je Cpk 1,41.

Zkalibrovat tester, limit neměnit

05 — Vazby na schéma

Od výsledku ke schématu

Výsledek, krok testu, zkušební postup i měřicí bod ve schématu jsou propojené. Vždy víte, co se měří, kde a proč.

VýsledekKaždý výsledek nese verzi testu a tester, na kterém vznikl.
Měřicí bod ve schématuZ nevyhovujícího měření jedním kliknutím do schématu.
Celý řetězSchéma, postup, test a výsledky na sebe odkazují.

Jak je ten krok napsaný? →

centrala.hdk/vysledky/S0004685

HDKVýsledek S0004685Kabel USB-RS485NEVYHOVĚL

TesterTESTER-07 · stanice 1

Testovací plánv1.4

Katalog krokův8

Profil výrobkurev. B

Čas11:40:12

Krok	Měření	Hodnota	Limit	Výsledek
wvb	VBUS	4,98 V	≥ 4,75 V	vyhověl
m3v3	3V3OUT	3,18 V	3,20–3,40 V	nevyhověl	měřicí bod TP2 →
m5v	+5V	—	4,75–5,25 V	přeskočeno
rs	Smyčka RS-485	—	odezva ≤ 200 ms	přeskočeno

Krok

Měření

Hodnota

Limit

Výsledek

wvb

VBUS

4,98 V

≥ 4,75 V

vyhověl

m3v3

3V3OUT

3,18 V

3,20–3,40 V

nevyhověl

měřicí bod TP2 →

m5v

+5V

—

4,75–5,25 V

přeskočeno

rs

Smyčka RS-485

—

odezva ≤ 200 ms

přeskočeno

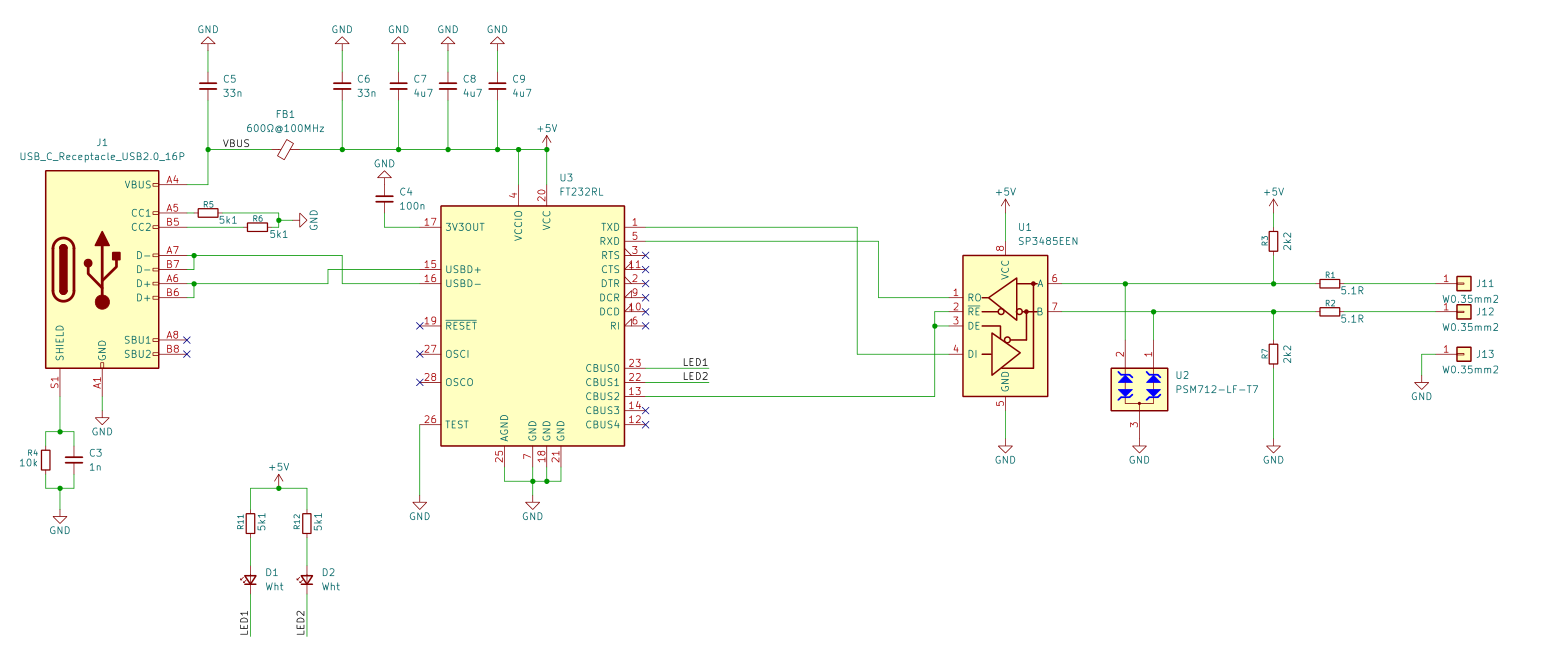

centrala.hdk/projekty/ft2rs485/schema

HDKSchémaKabel USB-RS485 · HT050.02 · list 1/26 měřicích bodů

123456

2

TP2 · 3V3OUTU3 (FT232RL), vývod 17

Účel: Výstup vnitřního stabilizátoru 3,3 V
Metoda: Stejnosměrné napětí
Očekávaná hodnota: 3,20–3,40 V

v postupu: krok 2.1 →v testu: m3v3 →

Schéma

2TP2 · 3V3OUT

U3 (FT232RL), vývod 17

2

Zkušební postup

Krok 2.1 · Napájecí větve

Změřte výstup stabilizátoru 3,3 V obvodu FT232RL.

Kritérium: 3,20–3,40 V

Testovací plán

Krok m3v3 · v1.4

step: measure.read
signal: 3V3OUT
expect: { min: 3.20, max: 3.40 }

Výsledky

50 kusů · 7 chyb

TESTER-07, 11:28–11:40

Každý pohled odkazuje na ostatní. Ať začnete kdekoli, dojdete ke zbytku.

06 — Testovací jazyk a API

Test je čitelný text

Testy jsou psané zdokumentovaným jazykem. Můžete je číst, schvalovat i sami měnit.

Zdokumentované konstrukceKaždý typ kroku má popis, parametry a příklad.
Kontrola před spuštěnímPlán s chybou tester odmítne a řekne proč.
VerzeKaždá změna je nová verze. Výsledek vždy ví, kterou verzí vznikl.
APITesty spustíte a výsledky přečtete z Pythonu nebo z vlastního systému.

Dál: provoz bez sítě →

centrala.hdk/projekty/ft2rs485/plan tester-07.hdk/api

HDK Testovací plánRozhraní API Kabel USB-RS485REST a WebSocket v1.4 · schváleno neplatný v1.5 · návrh

# Testovací plán · Kabel USB-RS485
plan: ft2rs485
catalog: v8

run:
  - id: wvb
    step: flow.wait_until
    signal: VBUS
    until: ">= 4.75 V"

  - id: m3v3
    step: measure.read
    signal: 3V3OUT
    expect: { min: 3.20, max: 3.40, unit: V }
    on_fail: rail_out

  - id: m5v
    step: measure.raed
    step: measure.read
    signal: +5V
    expect: { min: 4.75, max: 5.25, unit: V }

import requests

tester = "https://tester-07.hdk"

# spustit test jednoho kusu
requests.post(tester + "/api/runs", json={
    "plan": "ft2rs485",
    "serial": "S0004687",
})

# přečíst historii jednoho měření
history = requests.get(tester + "/api/history",
    params={"name": "3V3OUT", "limit": 50}).json()

for m in history:
    print(m["serial"], m["value_num"], m["verdict"])

Katalog kroků v8

measure.read

Změří signál a porovná ho s limity.

Parametry

signal: název signálu z profilu výrobku
expect: min, max, unit · limity platí včetně krajních hodnot
on_fail: kam pokračovat, když měření nevyhoví

Výsledek

passfailerror

Přidat krok do plánu

Plán nelze spustit

řádek 18Neznámý typ kroku measure.raed.

Nejbližší konstrukce v katalogu: measure.read

Tester nespustí plán, který neprošel kontrolou.

Plán je platný

katalog v80 chyb

v1.4v1.5 návrh

+ 5 řádků · přidán krok m5v

Po schválení se nová verze rozešle na testery. Starší výsledky dál patří k v1.4.

Odeslat ke schválení

Výstup

S0004687  3.31  pass
S0004686  3.18  fail
S0004685  3.18  fail
S0004684  3.31  pass
S0004683  3.29  pass
…

POST /api/runsspuštění testu
GET /api/historyhistorie měření
WS /wsživé události z běhu

07 — Provoz

Běží i bez sítě

Tester je samostatný. Síť mu přidává přehled a statistiky, ale k testování ji nepotřebuje.

PřipojenoVýsledky odcházejí do centrály, odkud je vidět celá výroba.
Síť vypadlaTester testuje dál a výsledky si ukládá u sebe.
Síť je zpětVýsledky se samy doplní. Nic se neztratí.

Shrnutí →

Tester

Vykonává testy

schválené testy má u sebe
výsledky ukládá na svůj disk
rozhraní pro operátora běží v něm

Testuji · 0 čeká na odeslání Testuji dál · 12 čeká na odeslání Testuji · 12 doručeno

výsledky průběžně

síť nedostupná

fronta se doplňuje

Odpojit síť Připojit síť

Centrála

Přidává přehled

všechny testery na jednom místě
historie, statistiky, porovnání
správa a verze testů

Aktuální Poslední data 11:40 Aktuální · nic nechybí

Výroba nečeká na síťVýpadek připojení test nezastaví.

Výsledky se neztrácejíKaždý výsledek se odešle právě jednou.

Data zůstávají u vásCentrála může běžet ve vaší síti.

Shrnutí

Tester, do kterého je vidět

Šest věcí, které od testeru běžně nedostanete.

Další krok

Pilotní test na vašem výrobku

HDK Testing · www.hdktesting.cz

1

Přístupnost

Stačí prohlížeč. Bez instalace, česky, anglicky i francouzsky.

2

Pozorovatelnost

Každý krok a každá hodnota jsou vidět hned.

3

Ladění

Test zastavíte na kroku a podíváte se dovnitř.

4

Statistiky

Historie každého měření a porovnání testerů.

5

Vazby na schéma

Od výsledku k měřicímu bodu jedním kliknutím.

6

Testovací jazyk a API

Čitelné testy, zdokumentované konstrukce, přístup z Pythonu.
